Архитектурные проекты

В данном проекте нужно было выполнить надстройку второго уровня, с последующей расстановкой мебели.

Весь комплекс чертежей который был выполнен:

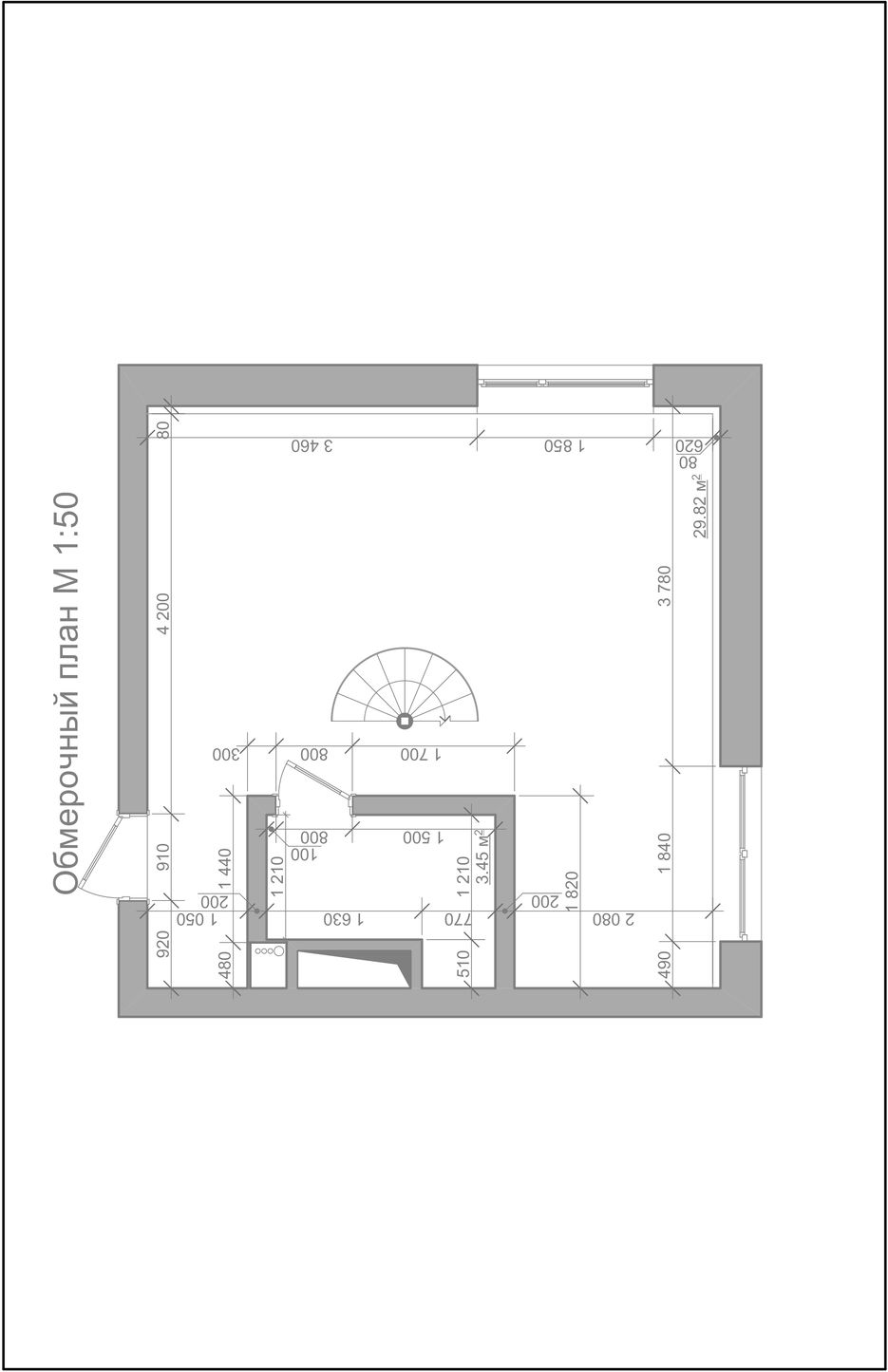

1. Обмерный чертеж.

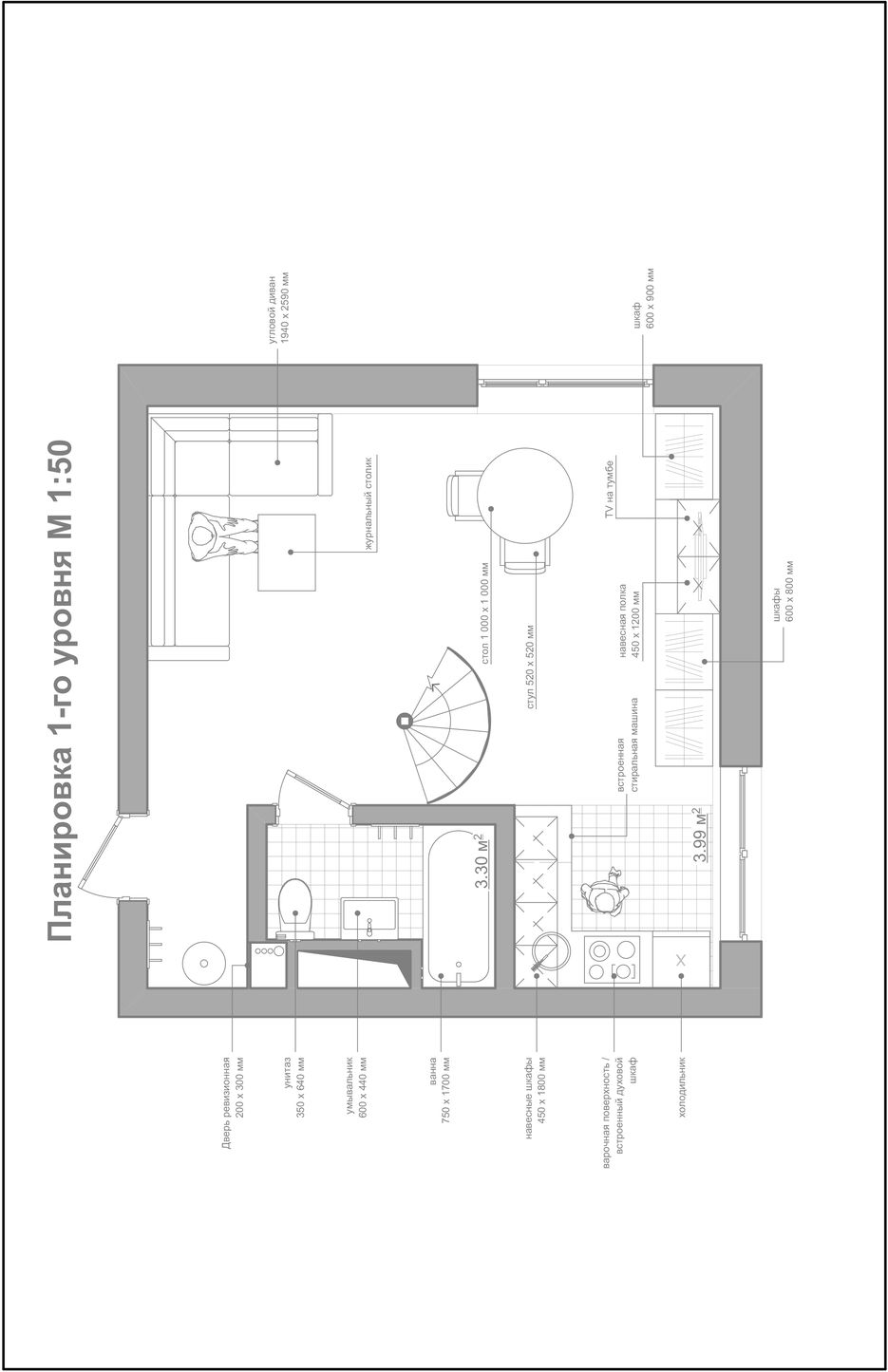

2. План размещения мебели, 1-уровень.

3. План размещения мебели, 2-уровень.

4. План-схема расположения балочной клетки.

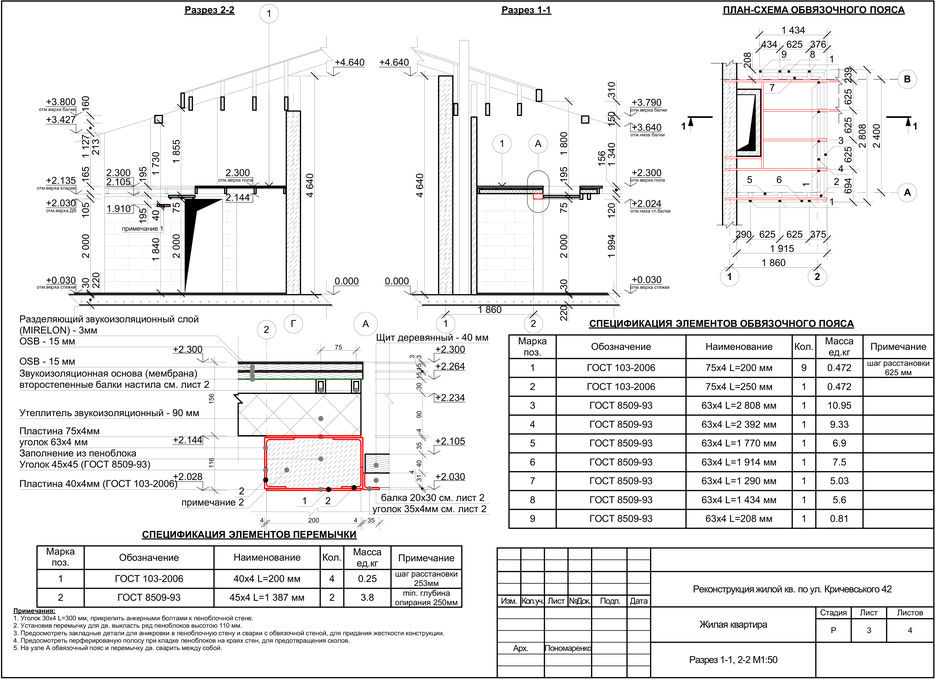

5. Разрез 1-1, Разрез 2-2.

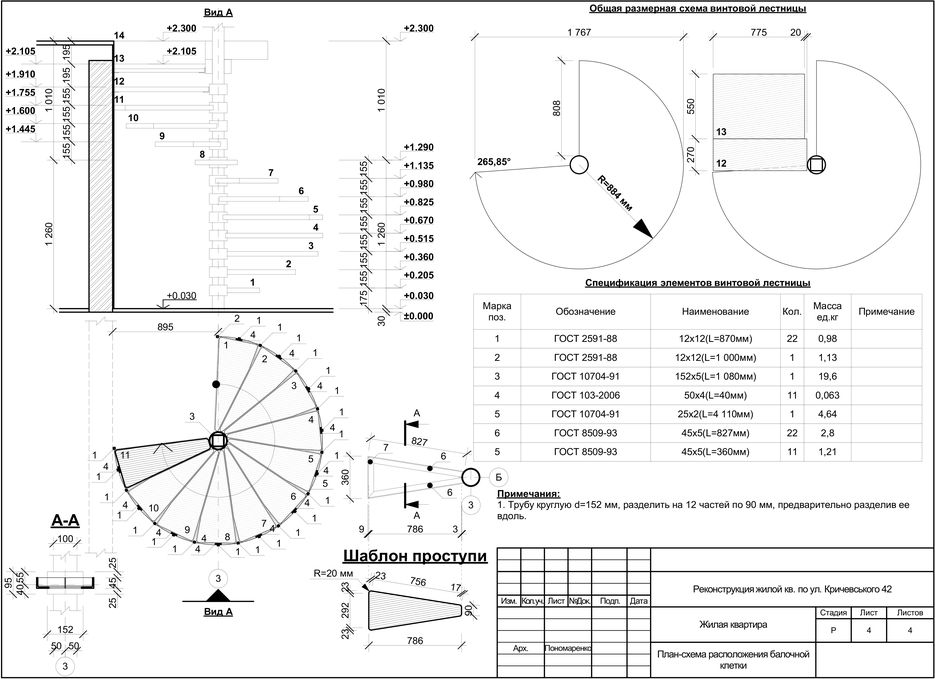

6. Чертеж винтовой лестницы.
