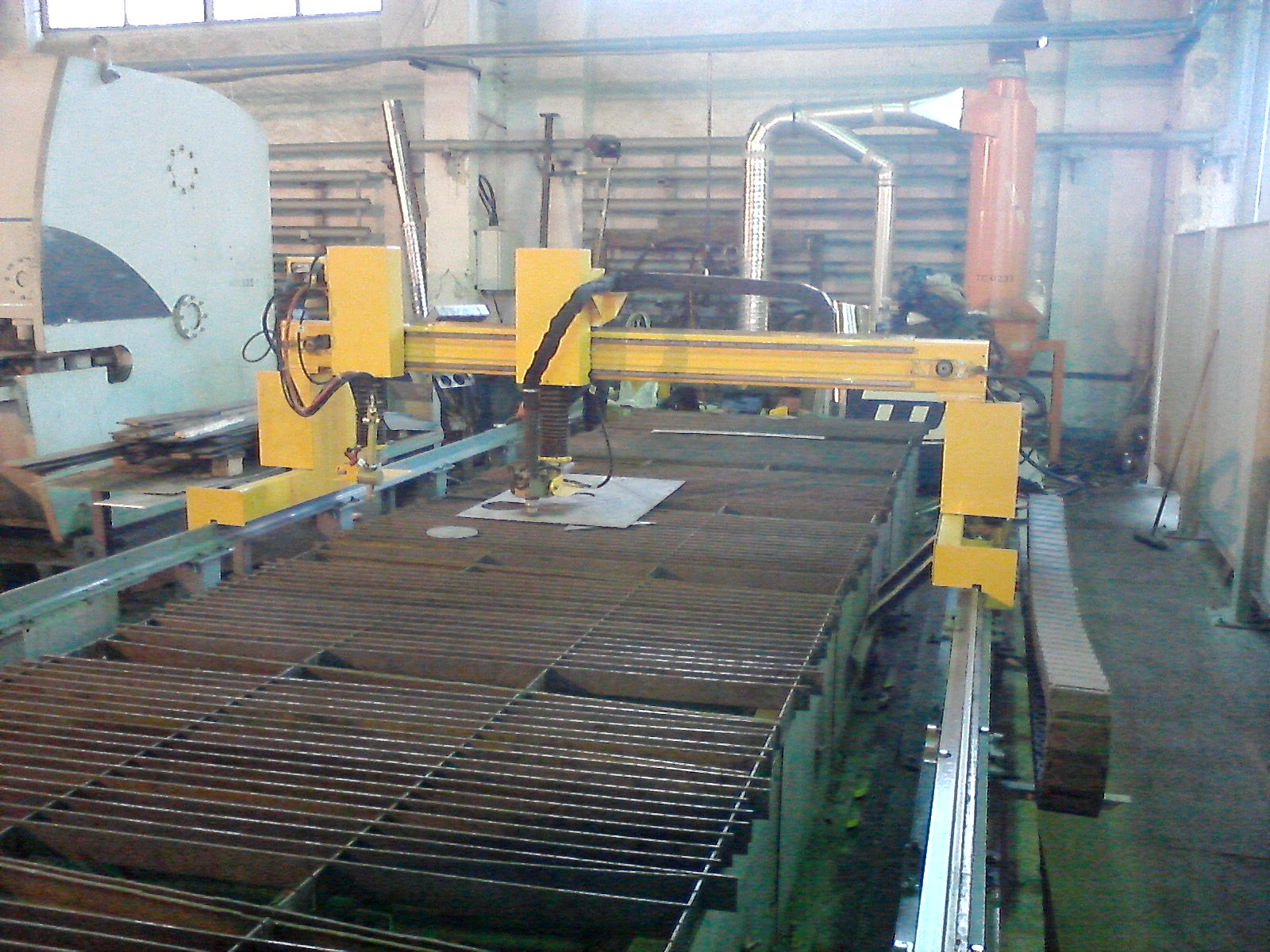

Машина термической резки индустриального класса "Юпитер-2 Комби" разработана мной в 2011 году и в дальнейшем была выпущена малой серией.
Машины выполнена по классической схеме - рельсовый путь отделён от стола для укладки металла. Для рельсового пути были применены калиброванные лифтовые направляющие Омутнинского металлургического завода. По ним ходит портал на роликах. Зубчатая рейка оси Х привинчена к лифтовым направляющим, слева и справа, соответственно.
На данной модели впервые мной были применены разрезные шестерни по осям Х и Y, для лучшей компенсации люфтов. Потом от применения таких шестерён отказался, ввиду сложности изготовления при наличии других вариантов решения проблемы люфтов.
"Юпитер-2 Комби" имеет два суппорта, из которых один ведущий, второй - ведомый. Ведущий суппорт - плазменная резка, ведомый - газовая, как реже используемая. Суппорты соединяются между собой посредством троса.При необходимости ведомый суппорт выставляется на нужном расстоянии от ведущего и защемляет трос, который, в свою очередь, жёстко связан с ведущим суппортом.
Державки резаков разработаны с возможностью поворота резака на углы +/- 45 градусов по осям Х и Y, для возможности снятия фаски при прямолинейном резе (продольном или поперечном).
Ось Z закрыта восьмиугольной гофрозащитой, которая шла из Испании целых 2,5 месяца, к слову. Привод по оси Z - зубчатая рейка/шестерня и сервомотор с тормозом. Впоследствии заменены на ШВП с шаговым приводом.
