Гидротехнические сооружения. Ч.1.

Чертежи и Схемы
324 просмотра
04.03.2017
1588×1122745 КБ
1588×1122761 КБ
1588×1122544 КБ
LVC-502 p1.jpg
1588×1122612 КБ
LVC-303 p1.jpg
1588×1122503 КБ
KOG-507 p2.jpg
1588×1122643 КБ
KOG-507 p1.jpg
1588×1122621 КБ
KOG-202 p5.jpg
1588×1122577 КБ
KOG-202 p4.jpg
1588×1122552 КБ
KOG-202 p3.jpg
1588×1122681 КБ
KOG-202 p2.jpg
1588×1122427 КБ
KOG-202 p1.jpg
1588×1122454 КБ
KOG-201 p.4.jpg
1588×1122441 КБ
KOG-201 p.3.jpg
1588×1122726 КБ
KOG-201 p.2.jpg
1588×1122899 КБ
KOG-201 p.1.jpg
1588×1122591 КБ
1588×1122765 КБ
ISF-204 p1.jpg
1588×1122735 КБ
ISF-204 p2.jpg

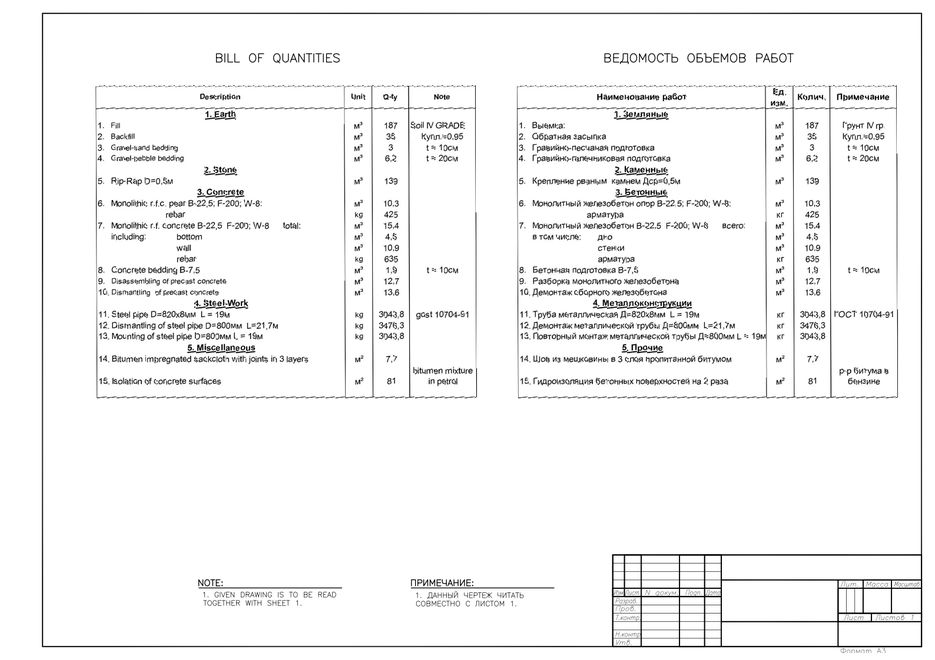

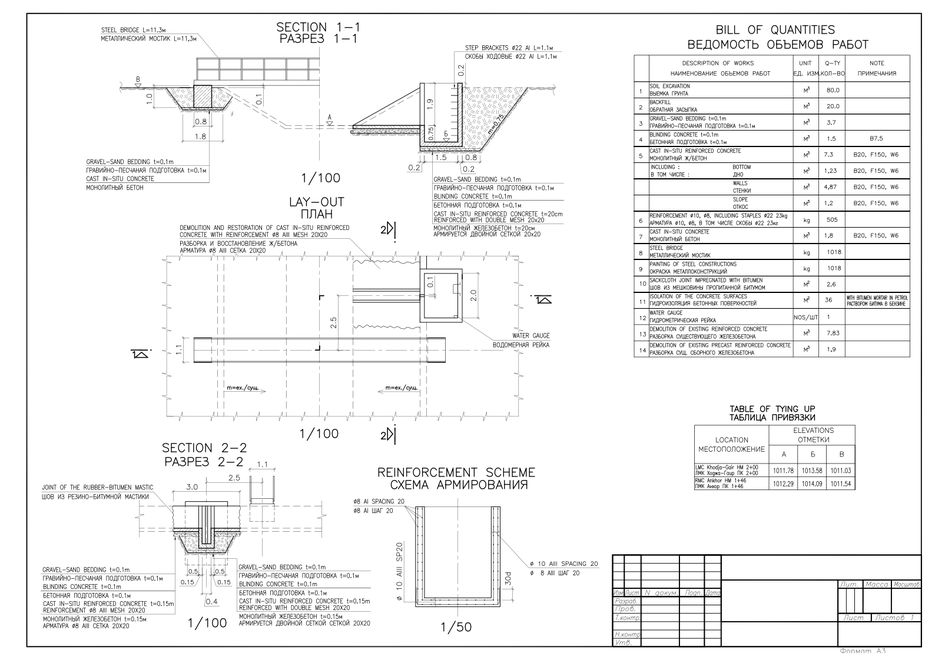

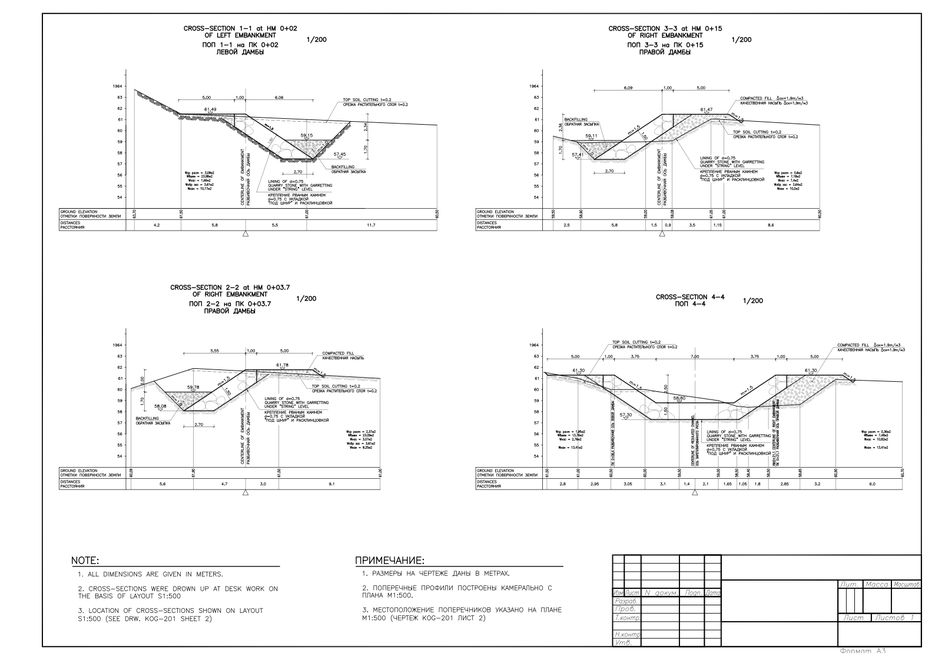

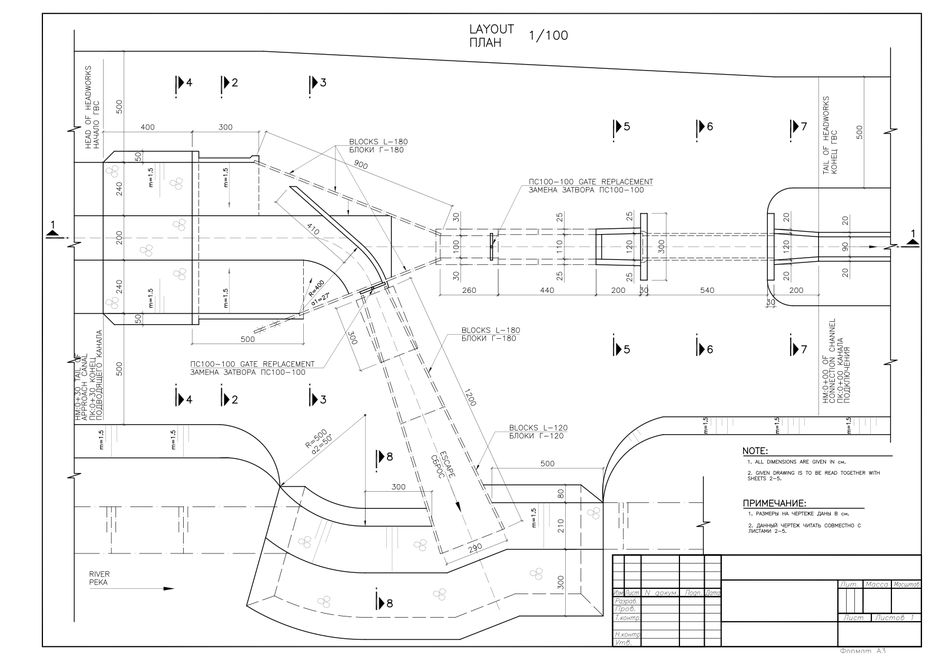

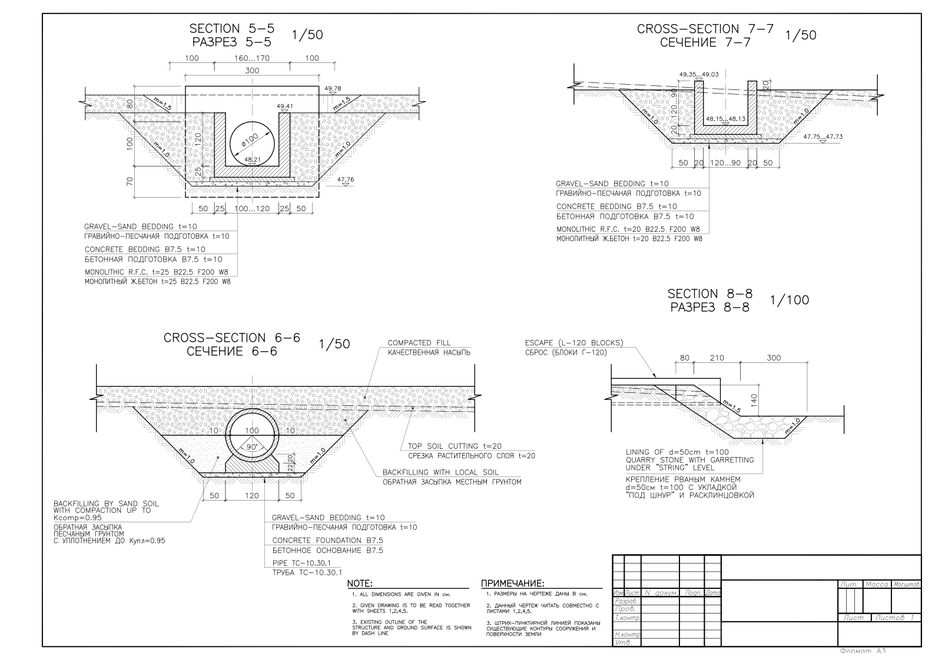

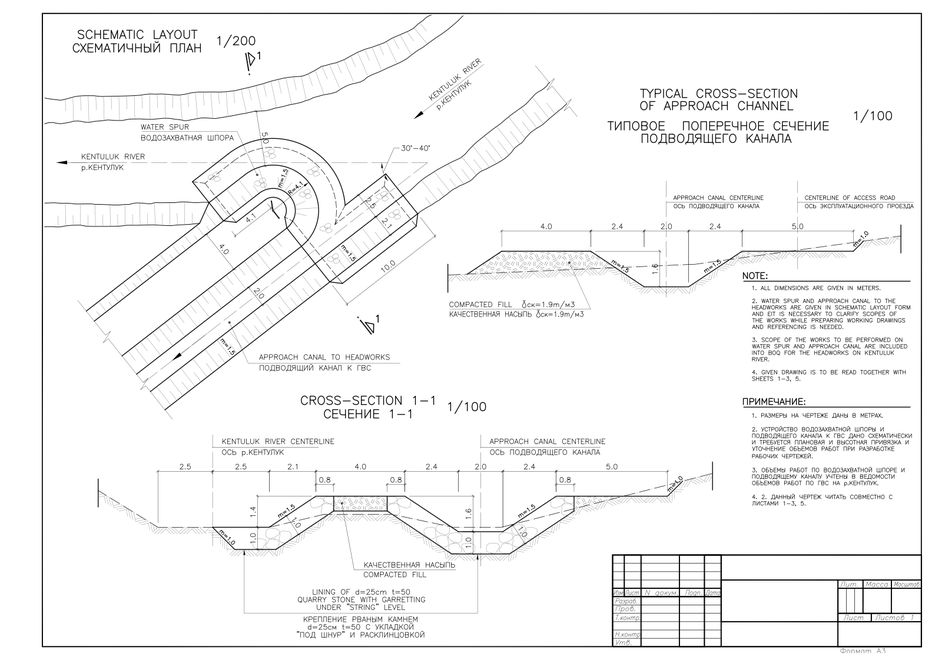

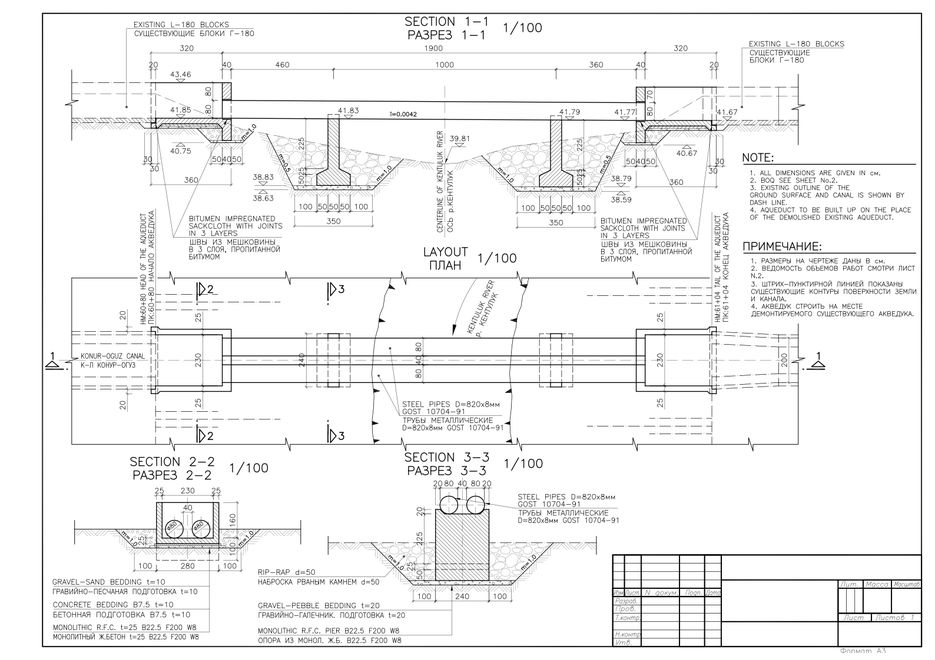

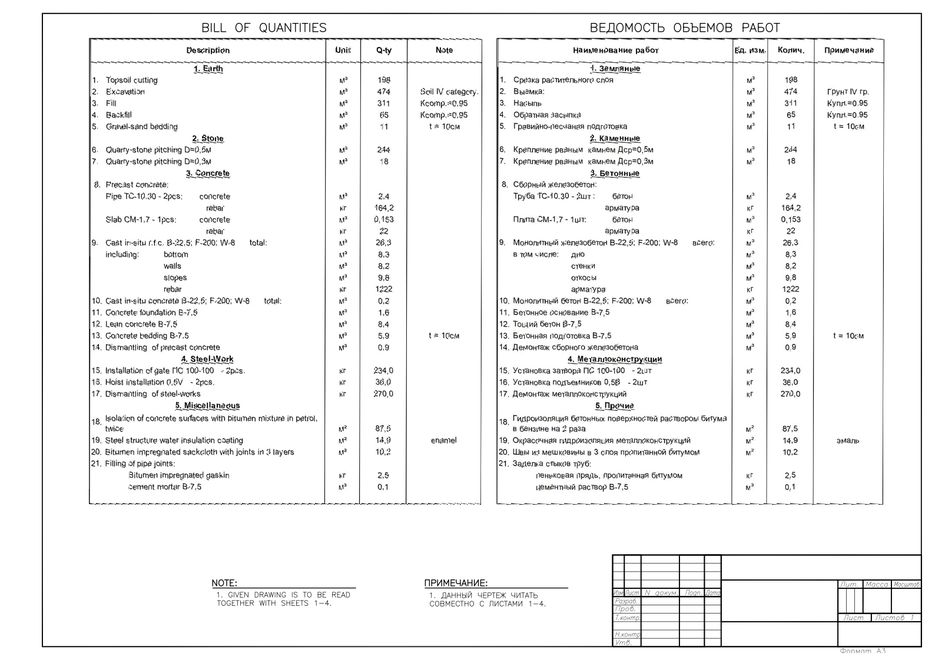

Чертежи гидротехнических сооружений: планы, продольные и поперечные сечения, продольные профили, единицы объемов работ
