машиностроение, металлоконструкции

Чертежи и Схемы
13 просмотров
20.09.2022
1592×1127221 КБ

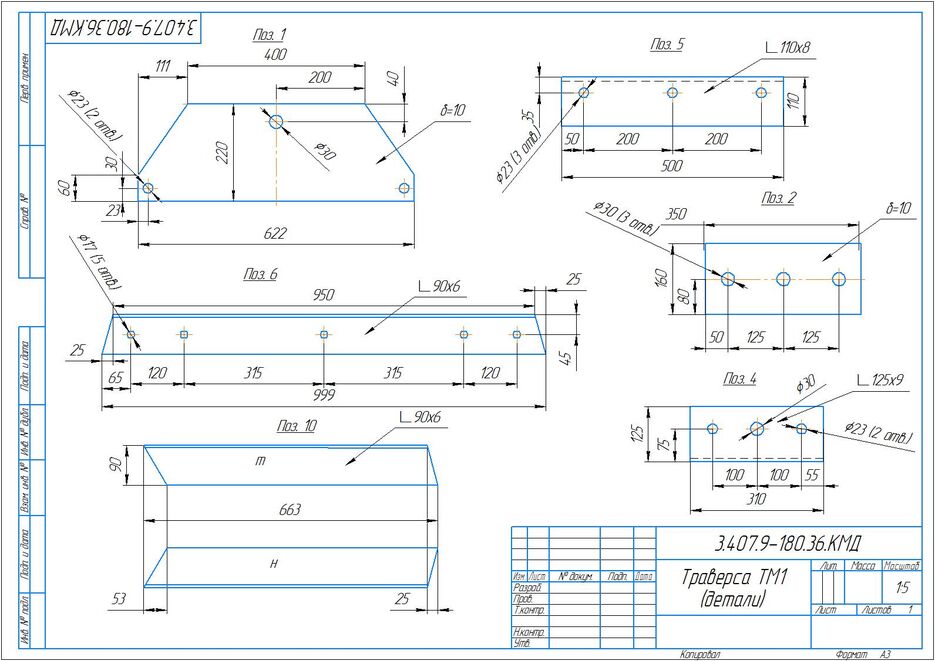

ТМ1 (детали) _ 3.407.9-180.3БКМД.jpg
1025×1291126 КБ

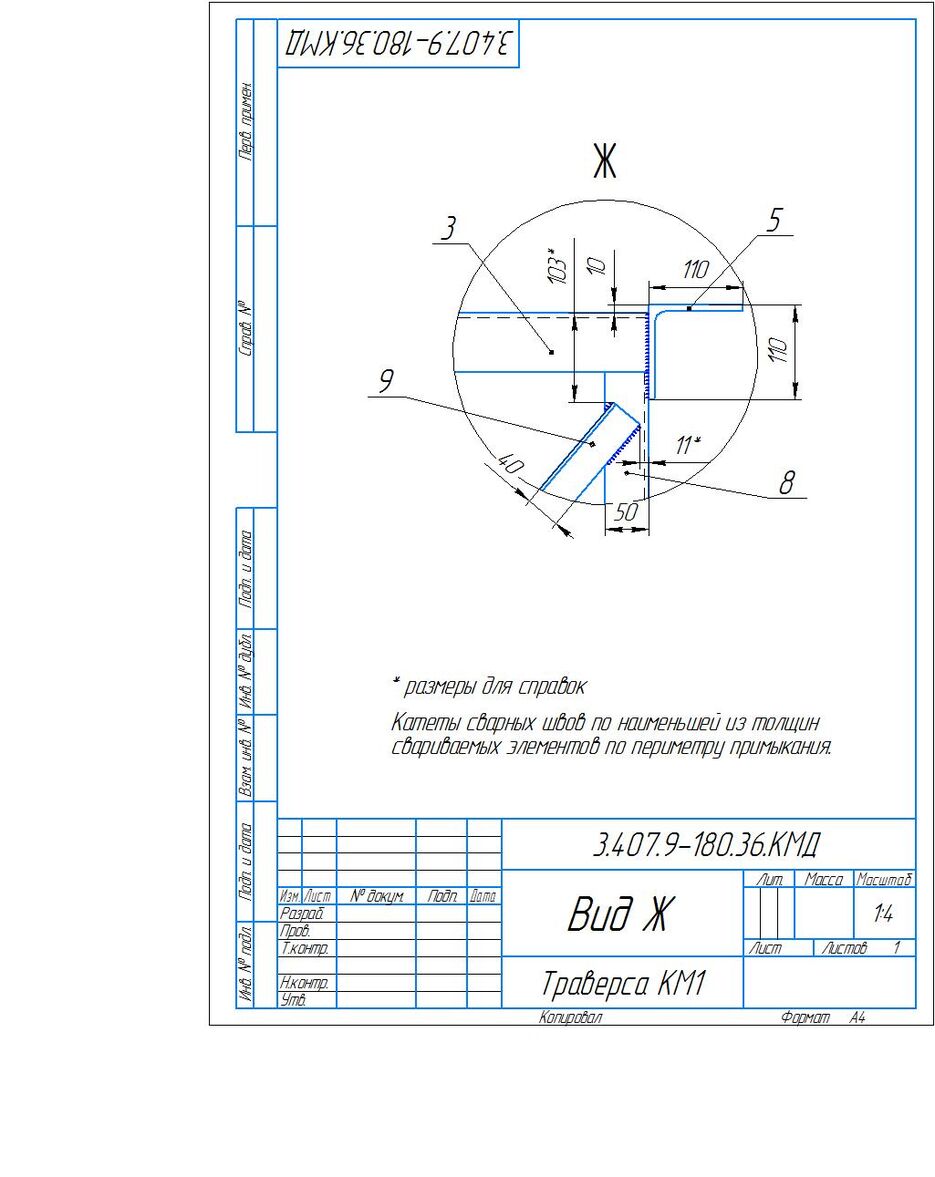

Вид Ж _ 3.407.9-180.36. 2КМД.jpg

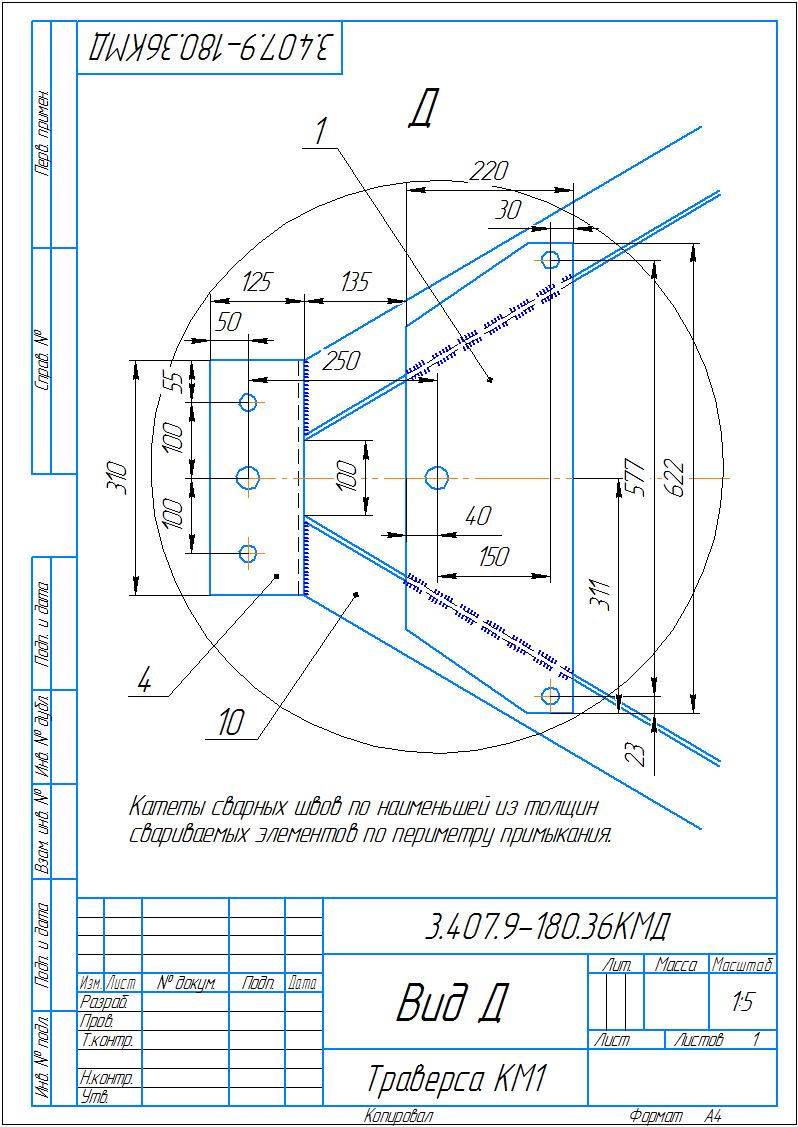

Вид Д _ 3.407.9-180.3.6КМД.jpg

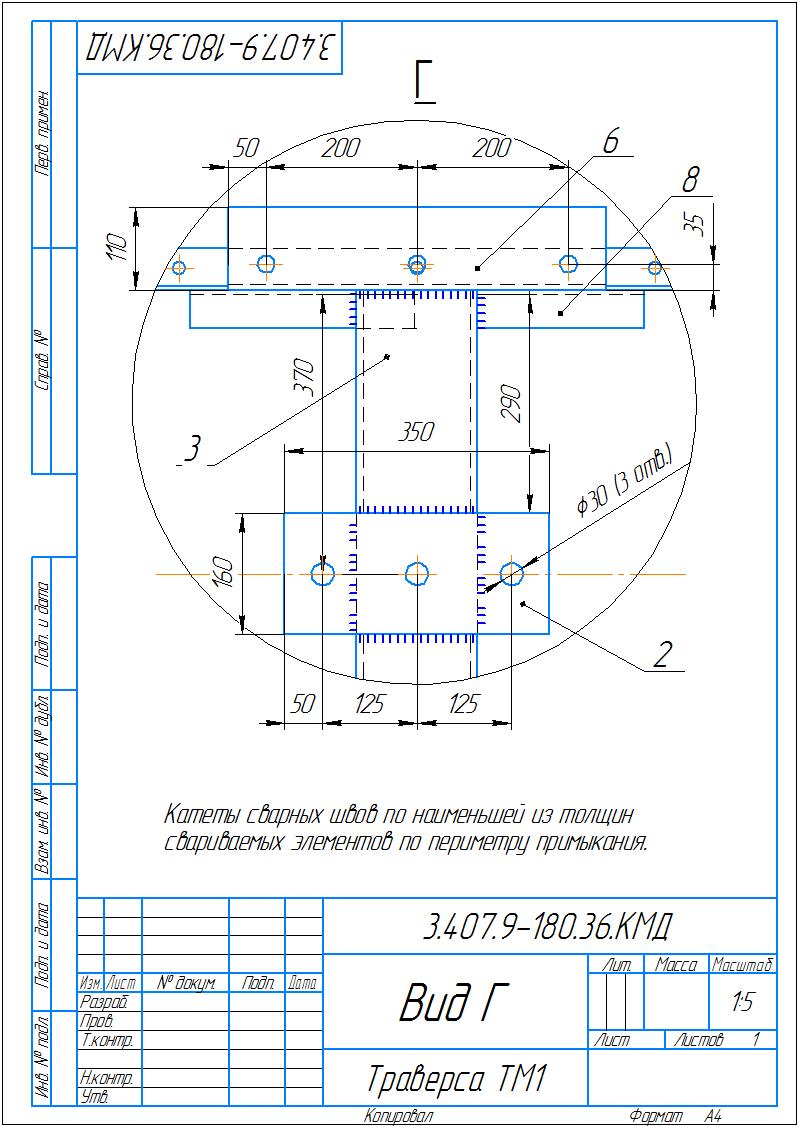

Вид Г _ 3.407.9-180.3БКМД.jpg

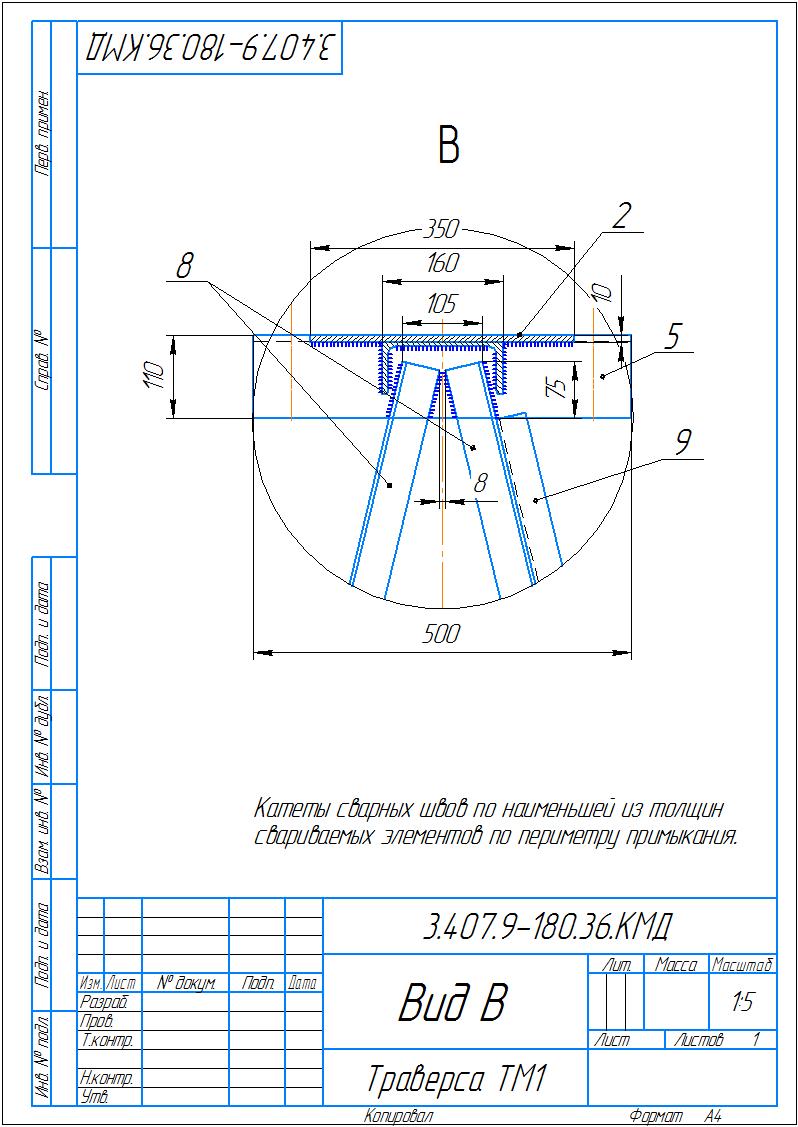

Вид В _ 3.407.9-180.36. 2КМД.jpg
Вид Б _ 3.407.9-180.36. 2КМД.jpg
1592×1127224 КБ

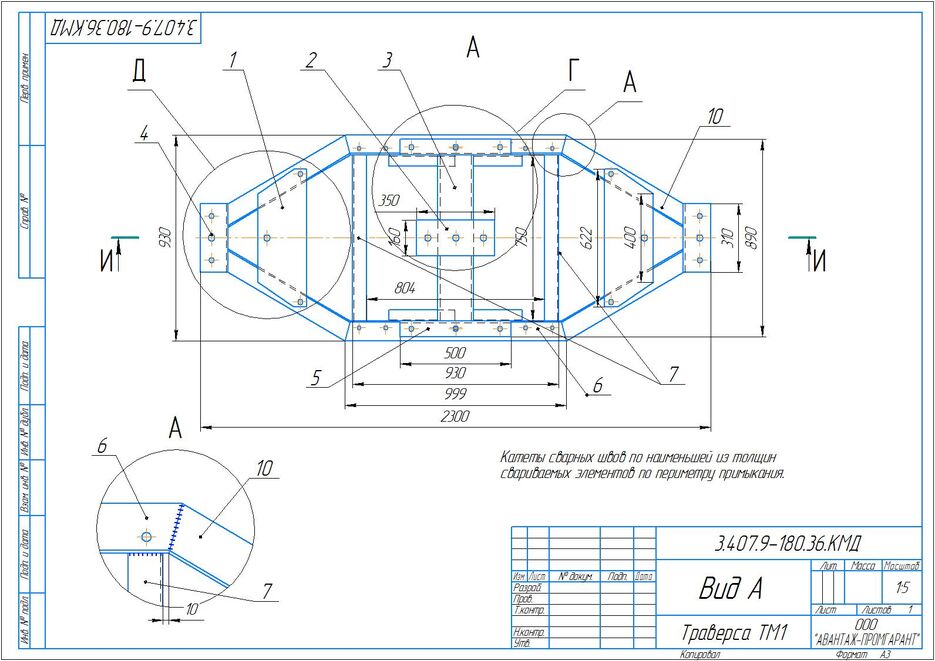

Вид А _ 3.407.9-180.36. 2КМД.jpg
1592×1127221 КБ

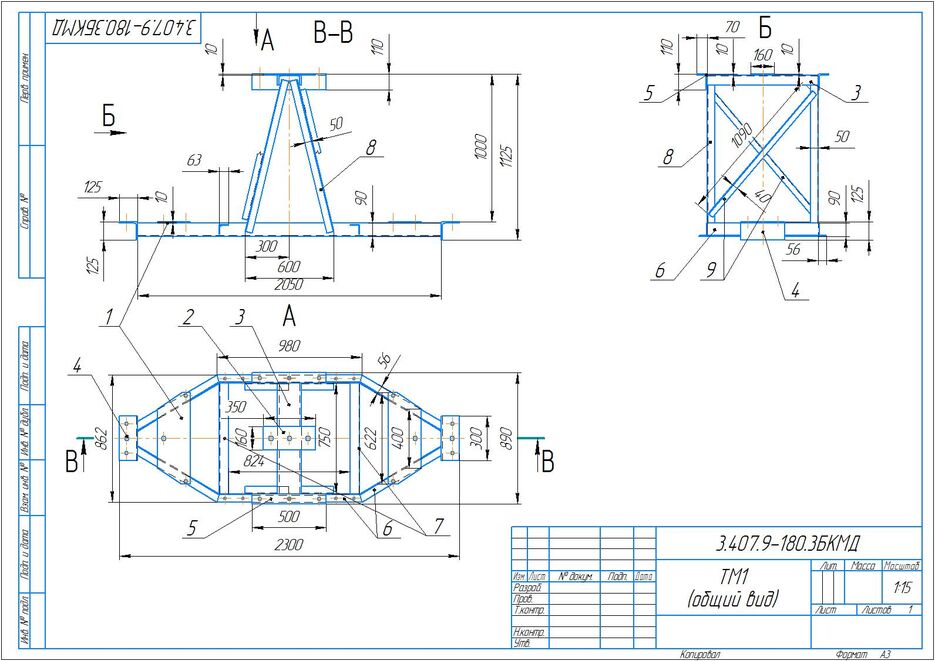

ТМ1 Общий вид.jpg
работы выполняются Компас-18
