Штамп комбинированный

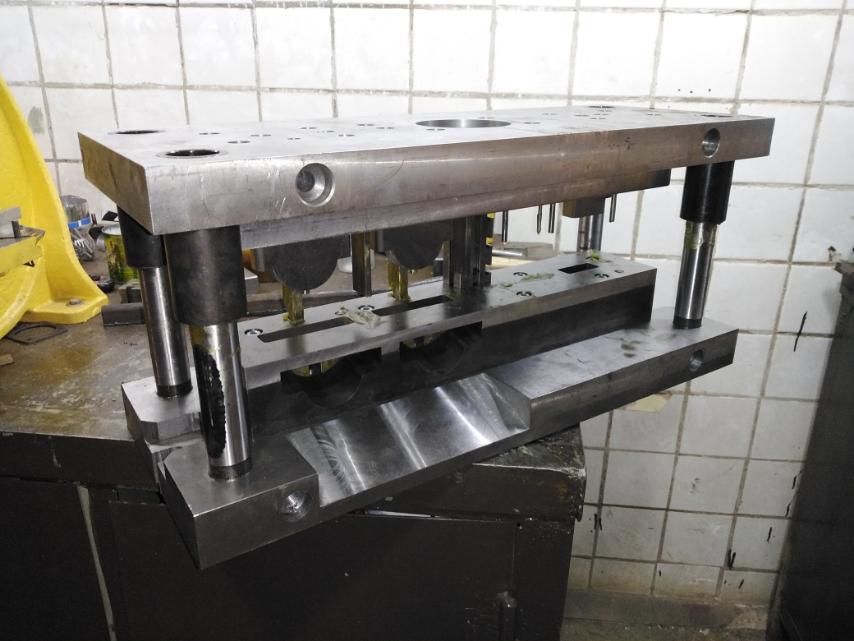

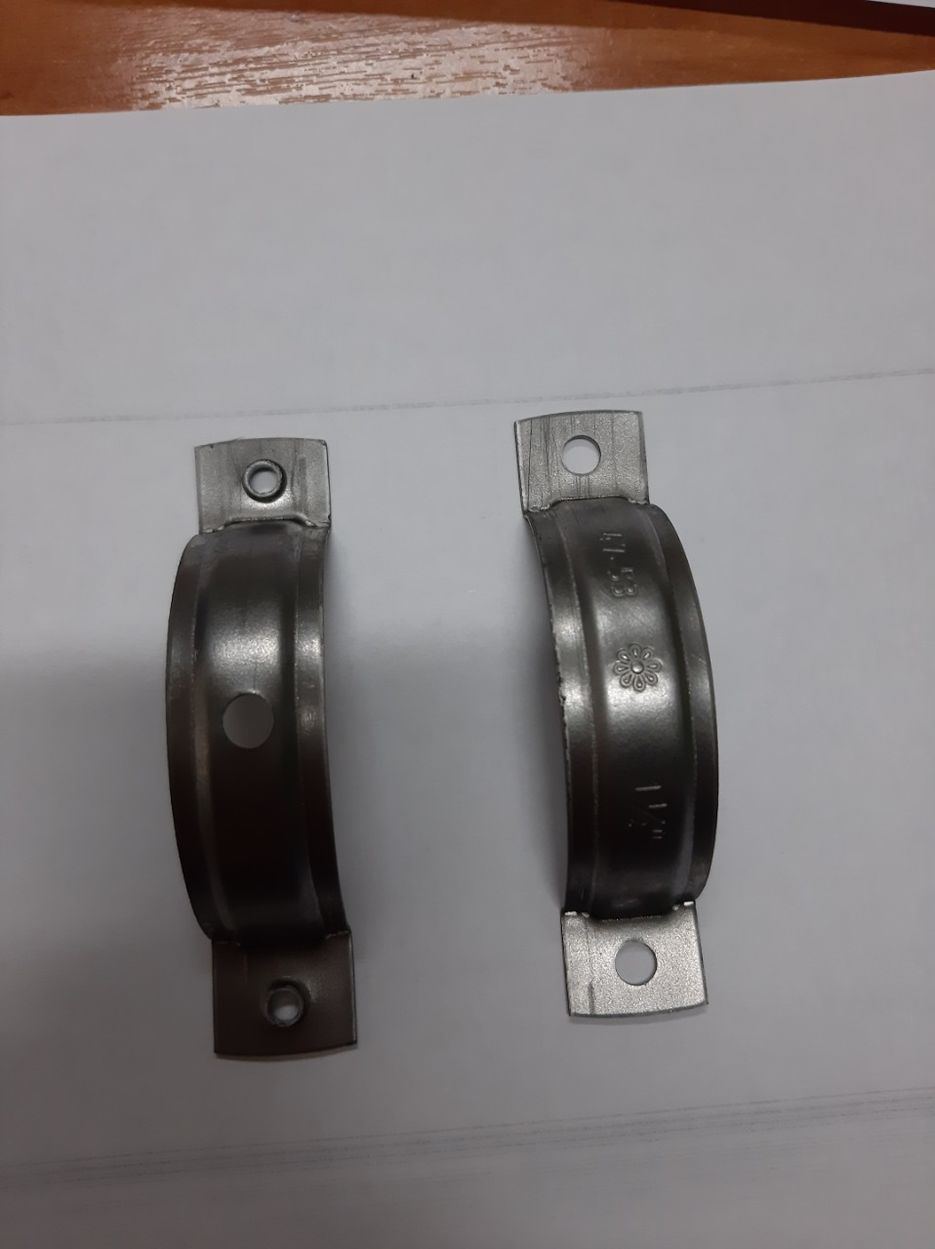

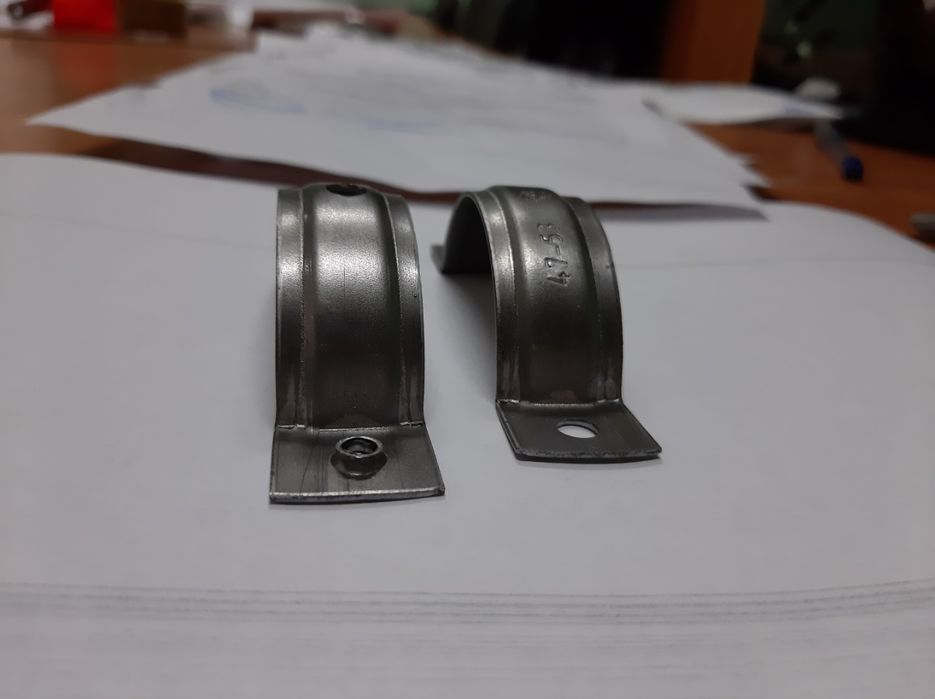

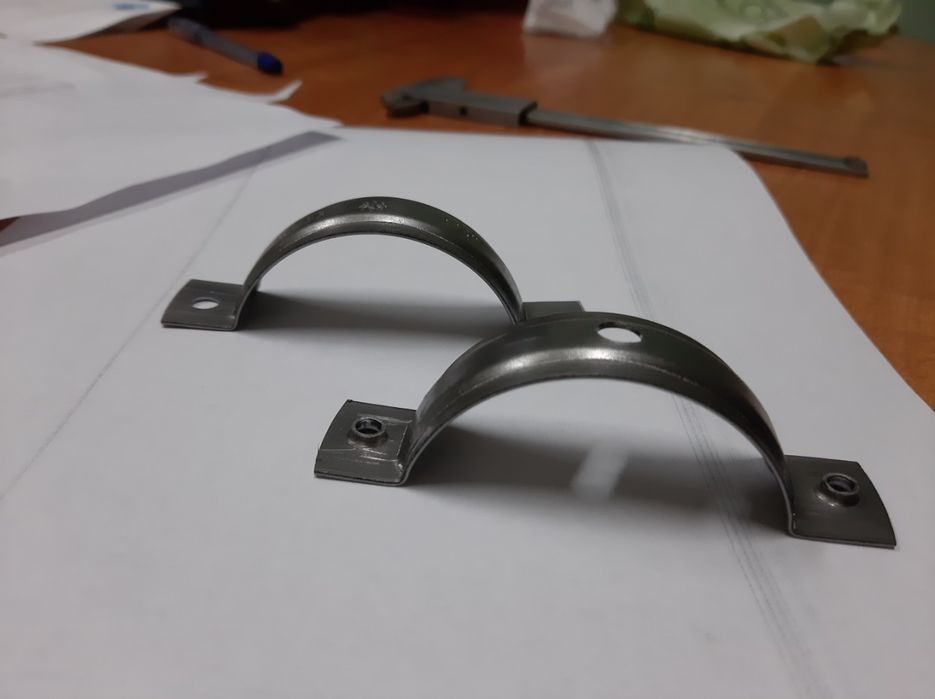

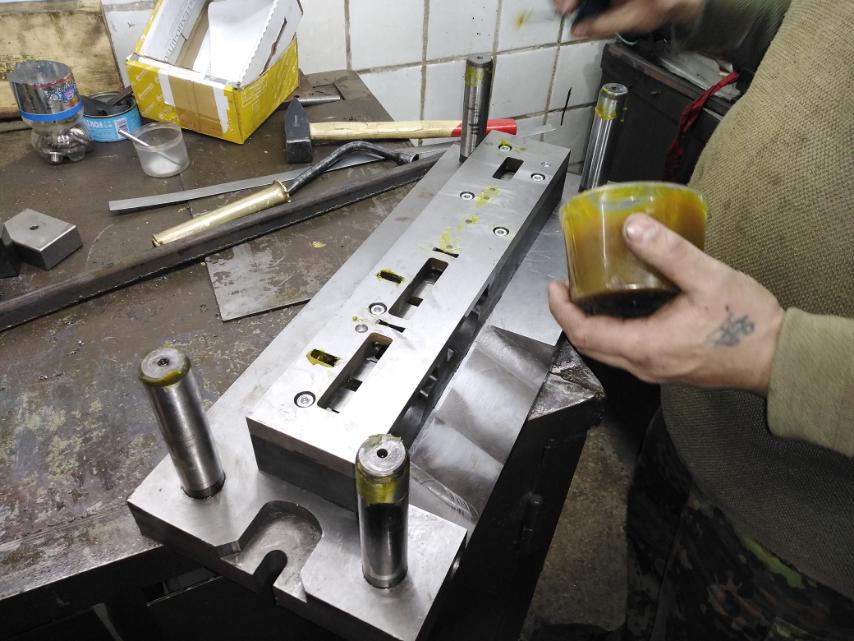

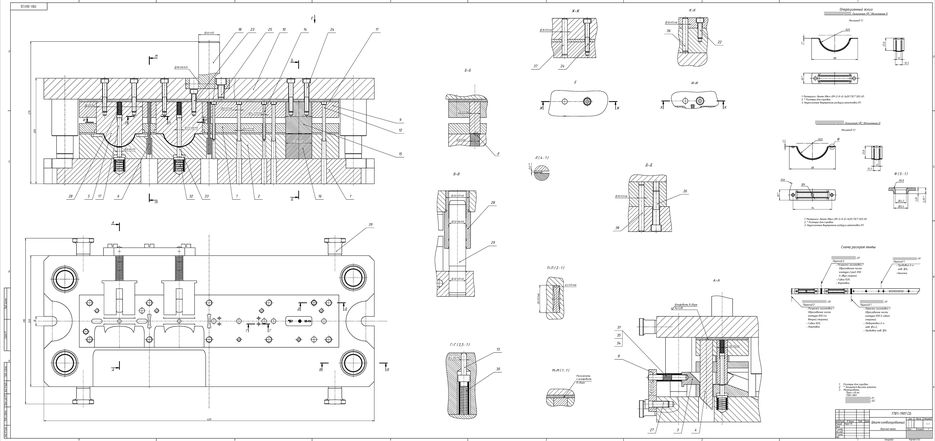

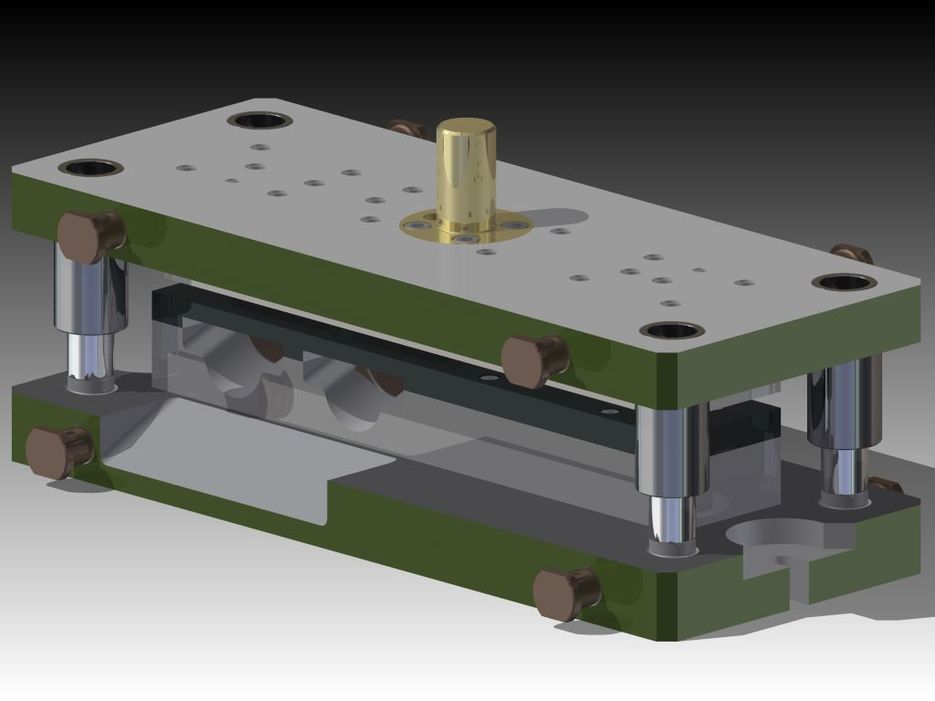

Представлены 3D-модель, сборочный чертеж, фото штампа на завершающих этапах сборки и детали, изготовленные в ходе испытаний.

Штамп предназначен для изготовления хомутов (с каждого удара изготавливаются две ответные детали). За один удар выполняются разрубка, формовка, пробивка, отбортовка, чеканка. Извлечение штампованных деталей из рабочих полостей штампа происходит автоматически при подъеме ползуна - в штампе предусмотрены выбрасыватели.
