Монтажный чертеж циклона ЦН-15-100-2УП

Креслення та Схеми
537 переглядів
09.07.2019
1123×1588465 КБ

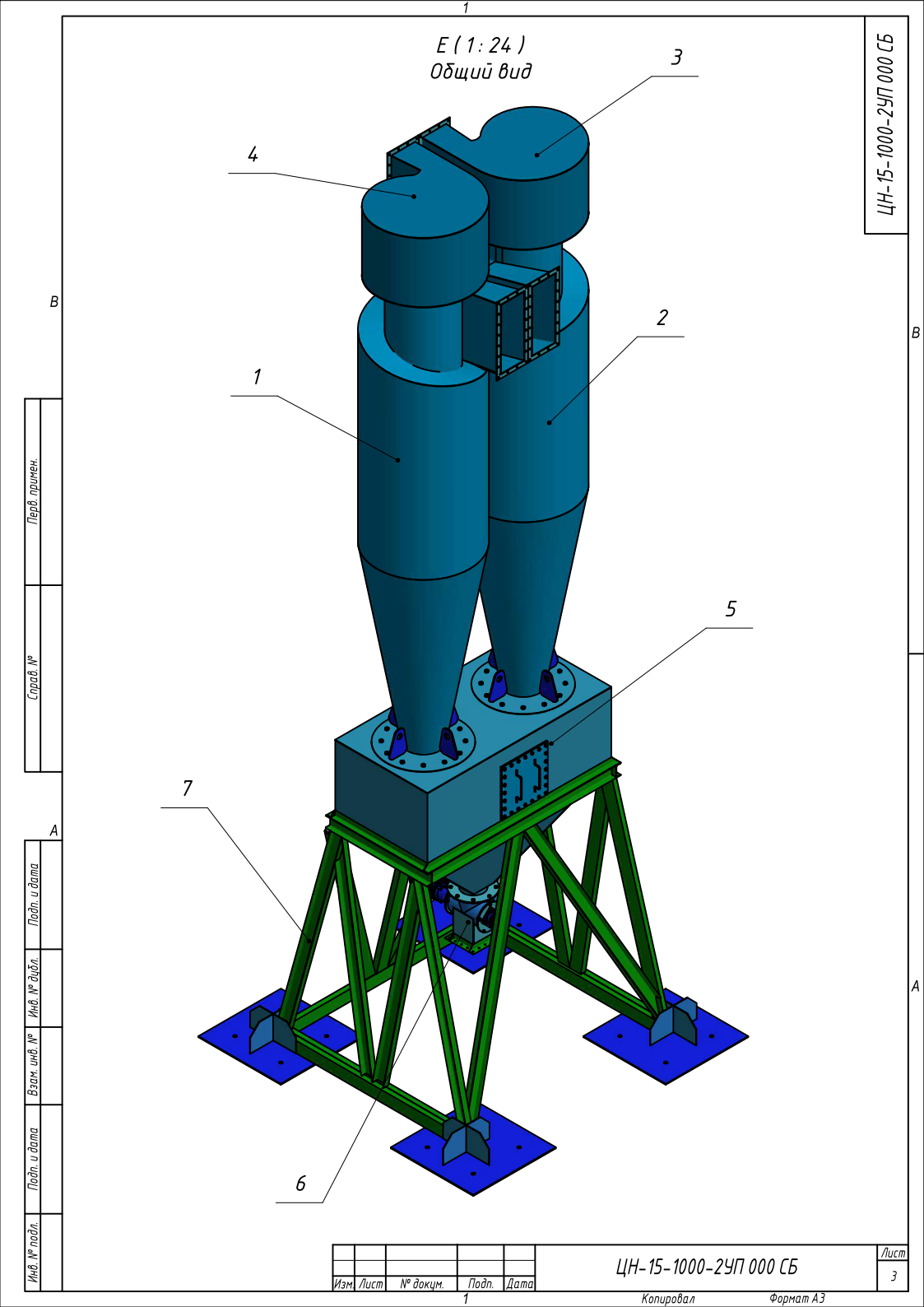

Циклон ЦН-15-1000-2УП лист3.png
1588×1123576 КБ

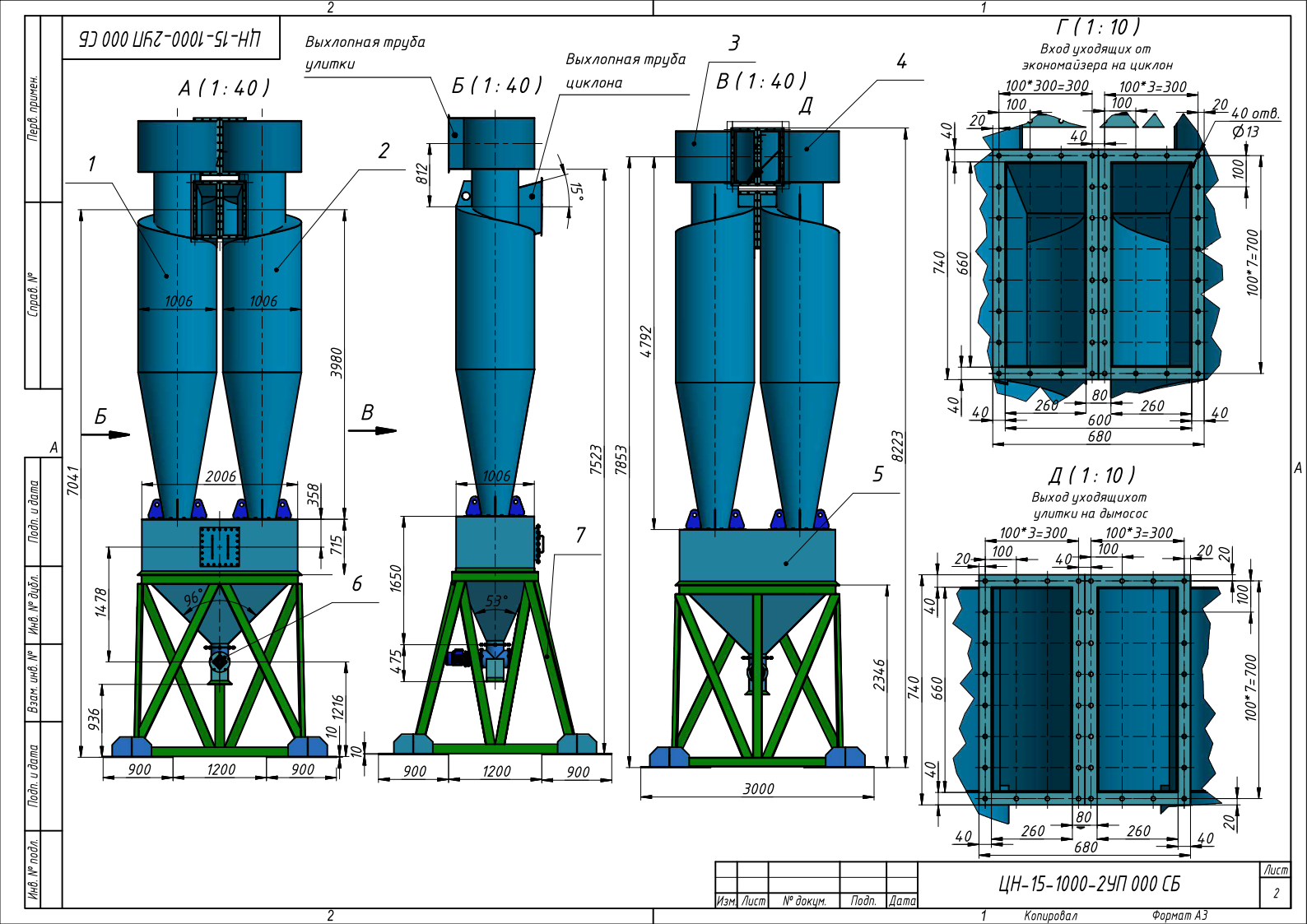

Циклон ЦН-15-1000-2УП лист2.png
1588×1123428 КБ

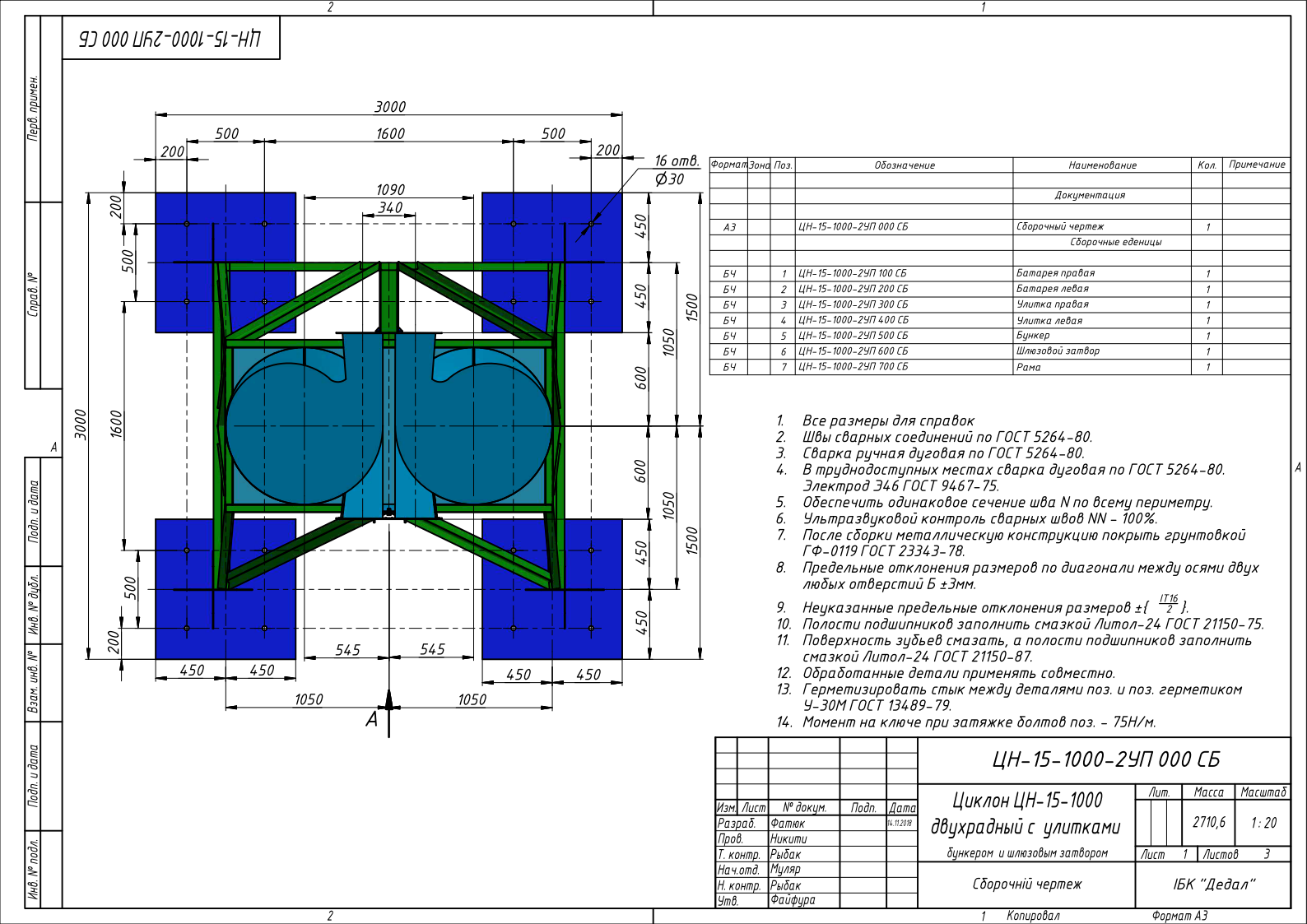

Циклон ЦН-15-1000-2УП лист1.png
Чертеж двухрядного циклона ЦН-15- диаметром 1000мм с двумя улитками, бункером и шлюзовым затвором
