Станок плазменной резки с ЧПУ

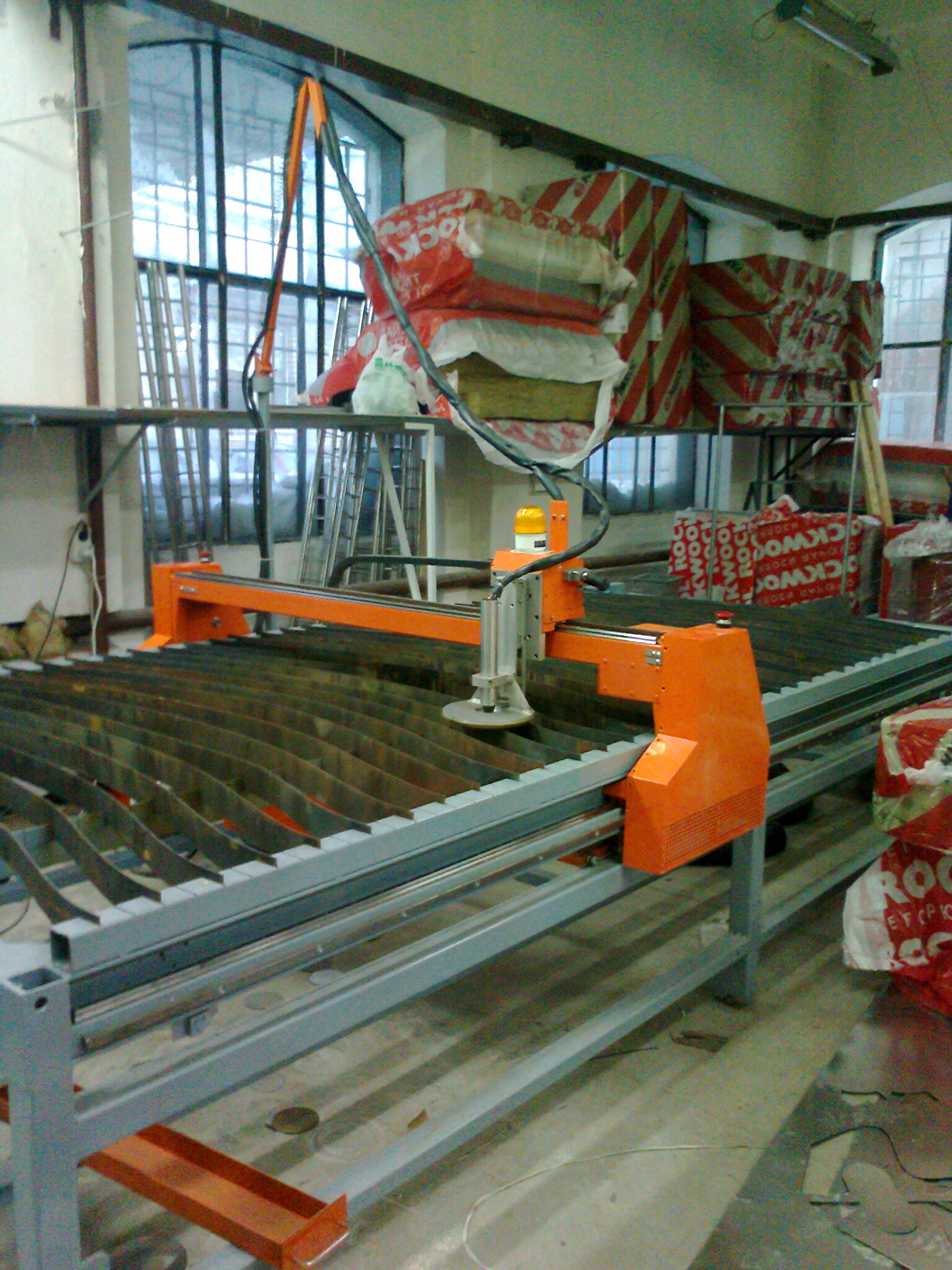

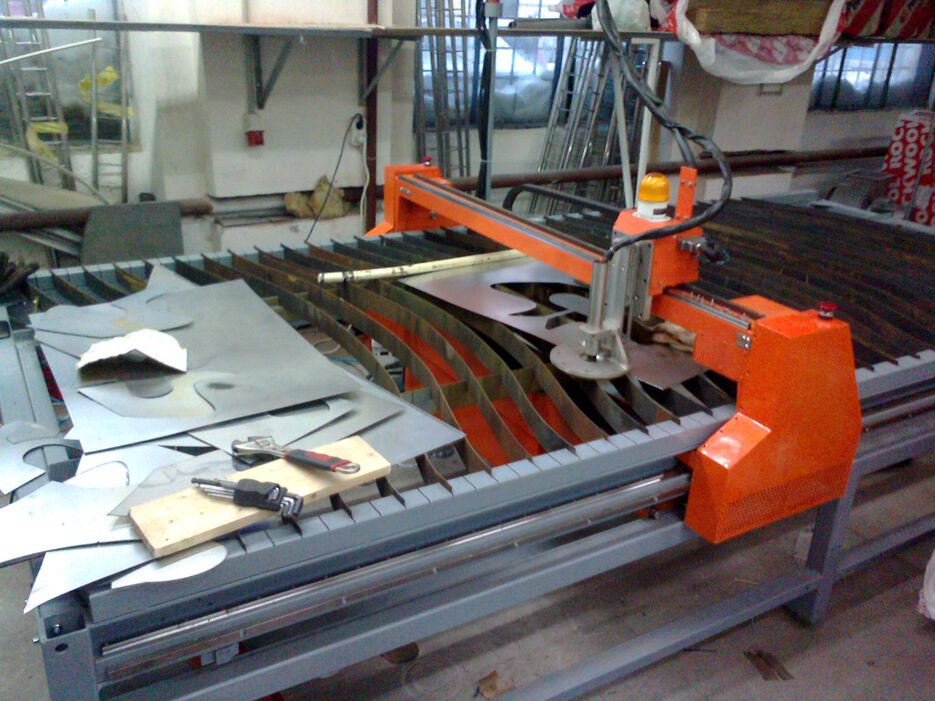

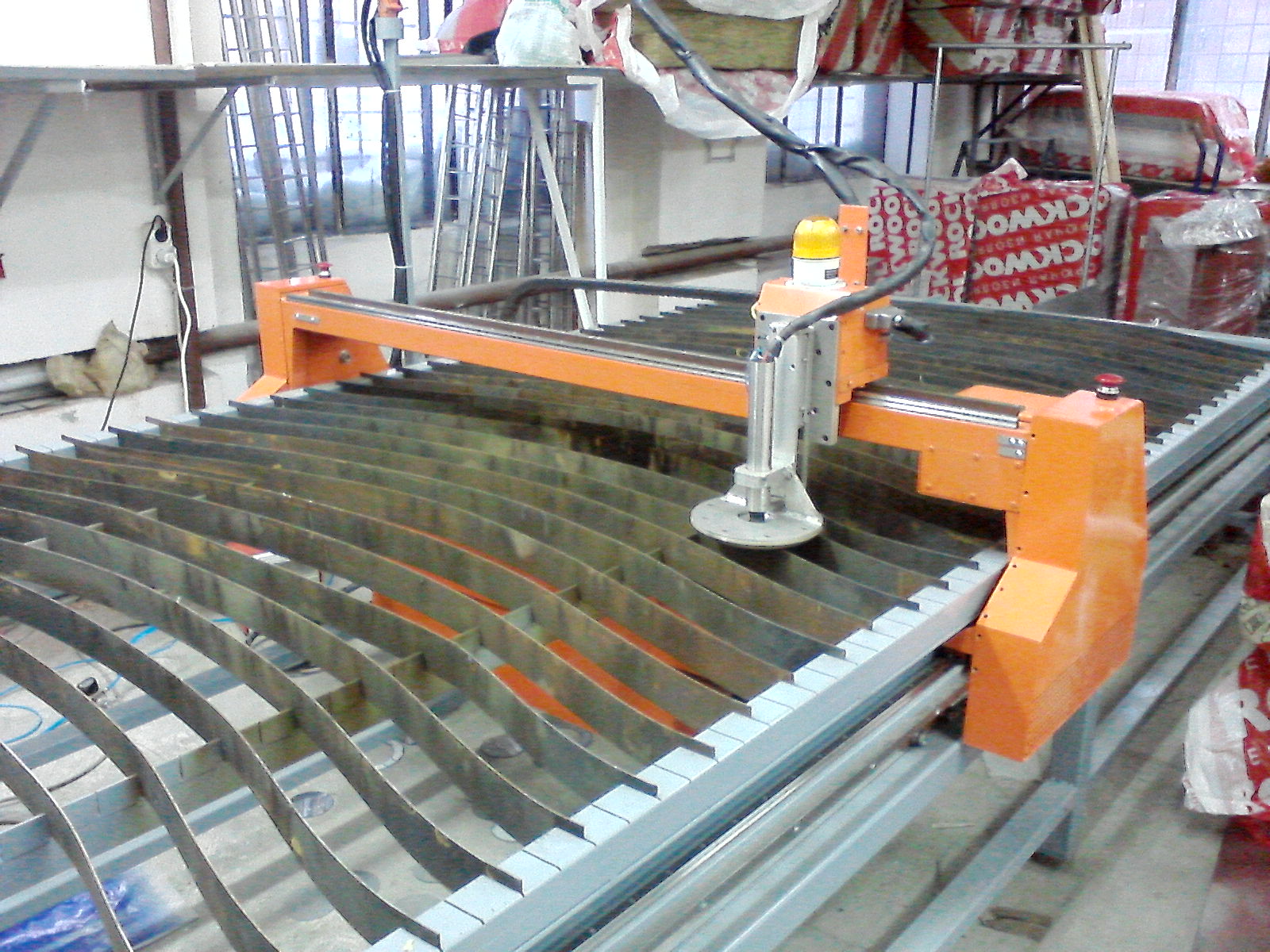

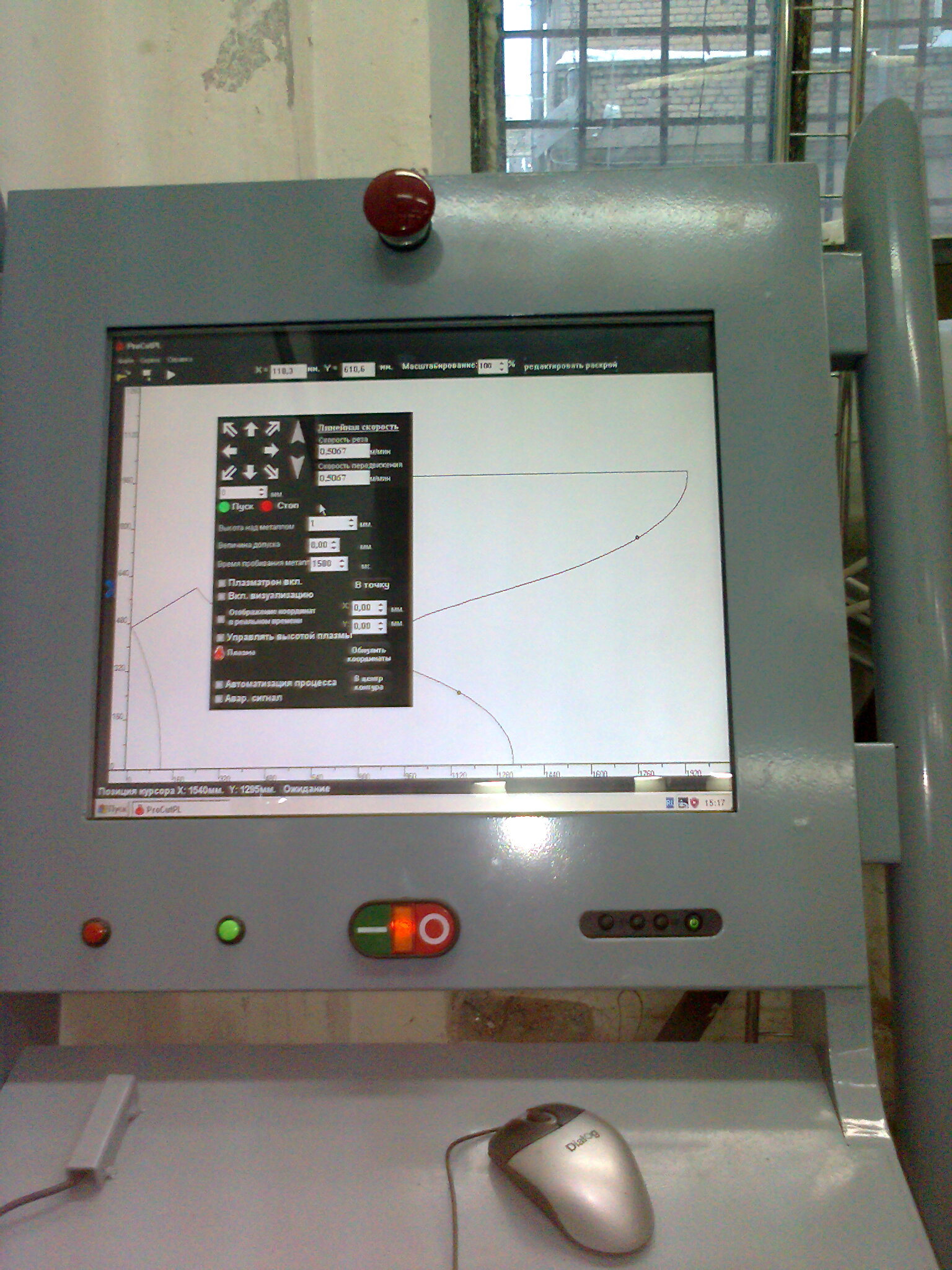

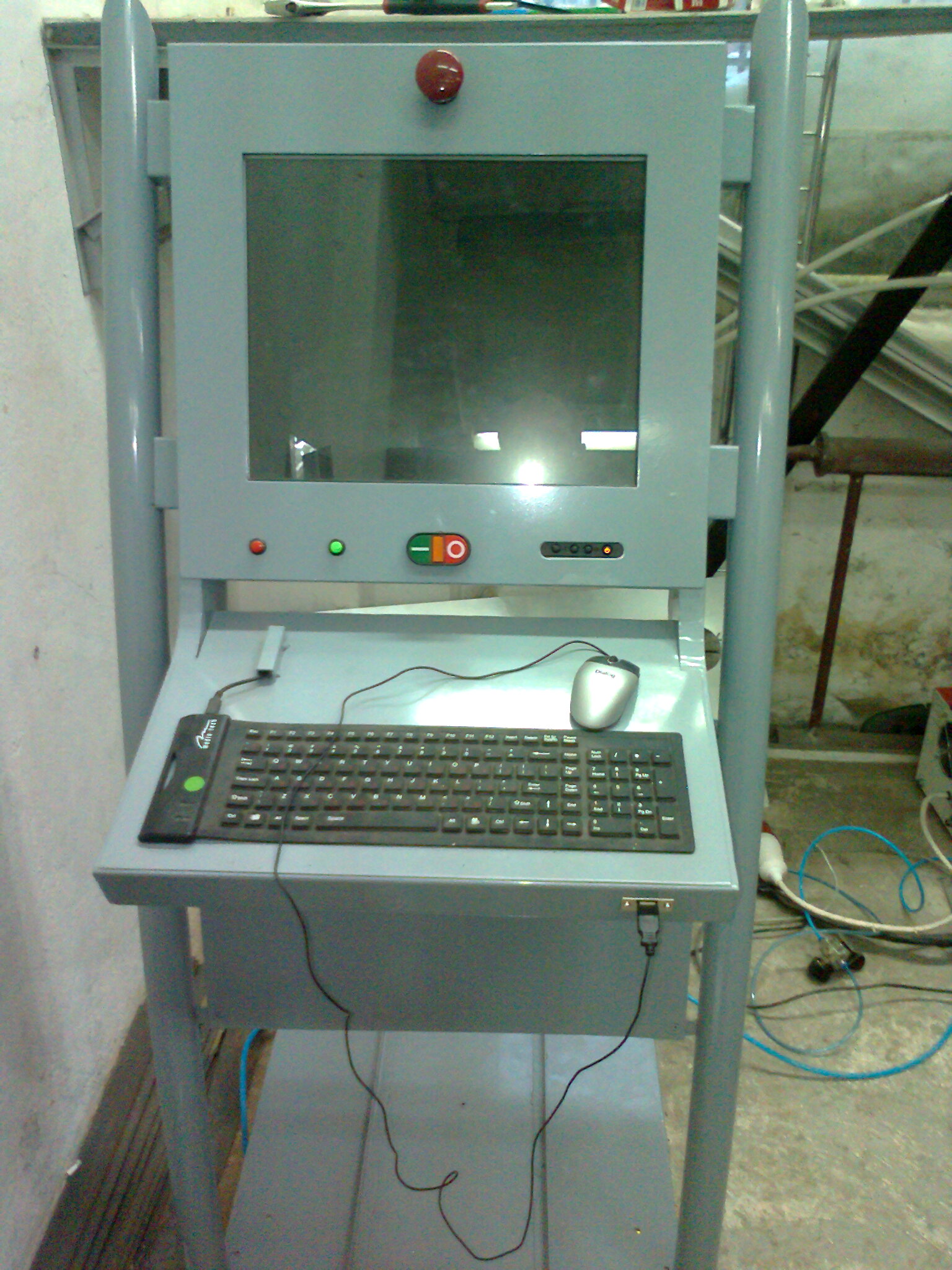

Станок плазменной резки с ЧПУ с пневмоосью Z. Предназначен для фигурной плазменной резки тонколистового металла, имеет щелевую вытяжную ванну, через тросовую систему связанную с порталом (втяжная ванна подсоединяется к вентилятору гибким шлангом). Портал имеет двустороннюю передачу момента по оси Х (зубчатая рейка-шестерня), но один привод. Перемещение суппорта посредством пары "зубчатая рейка-шестерня". Привод суппорта находится в самом суппорте. Тарелка, в которой закреплён плазмотрон, катается по металлу на роликах. Подъём и опускание тарелки осуществляется пневмокареткой. Так как режется тонколистовой металл, скорость резки очень высокая и применение обычных систем слежения неэффективно (слежение либо не отрабатывает, либо работает как швейная машинка). Поэтому скользящая на роликах тарелка с жёстко закреплённым плазмотроном - наилучшее решение для станков плазменной резки в вентиляционной области. В процессе эксплуатации выявился ряд недостатков конструкции - в узлах передачи момента по оси Х.
